Lane Assist
Hlídání jízdního pruhu přestalo fungovat.
AUDI / VOLKSWAGEN TOUAREG

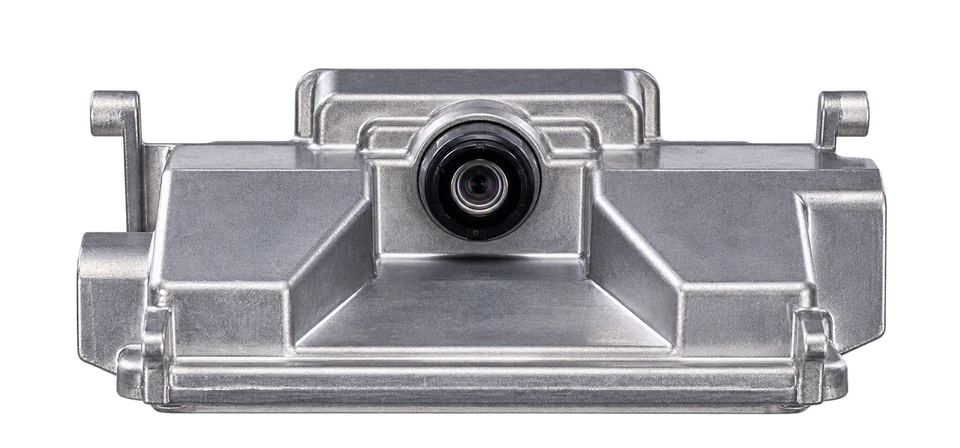

Nefunguje tikamera?
Lane Assist zhasl a adaptivní tempomat prudí na budíkách?
Pomůžeme ti zjistit, jestli tvoji asistenční kameru umíme vrátit do hry.
✓ Platíš pouze za funkční opravu.
6 000 Kčstandardní oprava
Do týdneod doručení kamery
12 měsícůzáruka na práci*
9 z 10 kameropravíme už v prvním kole**
01 / JE TO MOJE KAMERA?
Týká se to
mého auta?
Máš některý z těchto modelů? Pak tu možná řešíme právě tvoji kameru. Rozhoduje také konkrétní výbava vozidla.
AUDI
A6 C7
AUDI
A7 4G
AUDI
A8 D4
VOLKSWAGEN
Touareg II / 7P
Číslo dílu znát nemusíš.
Pošli nám, co auto hlásí a jak se chová. Pomůže i fotka kamery nebo jejího štítku. Nevíš, kde začít? Domluvíme ti prvotní ověření zdarma v některém z našich spřátelených servisů.
Pomozte mi s tím ↗Čísla opravovaných kamer Audi a VW Touareg
| Číslo VAG | Číslo Bosch |
|---|---|
| 4G0 907 2174G0907217 | 0 275 003 0130275003013 |
| 4G0 907 217 A4G0907217A | 0 203 500 0040203500004 |
| 4H0 907 217 B4H0907217B | 0 275 003 0120275003012 |
| 4H0 907 217 F4H0907217F | 0 203 500 0180203500018 |
| 7P6 907 2177P6907217 | 0 275 003 0080275003008 |
| 7P6 907 217 A7P6907217A | 0 275 003 0140275003014 |
| 7P6 907 217 B7P6907217B | 0 203 500 0000203500000 |
Nenašel jsi své číslo? Pošli nám fotografii celého štítku.
02 / CO AUTO HLÁSÍ
Asistenti mají
neplánovanou pauzu.
Ze zkušeností víme, že když přestane fungovat Lane Assist, je téměř jisté, že je kamera kaput. Být to u soudu, máme hlavní důkaz proti obviněné kameře! Pokud má tvoje auto ve výbavě také adaptivní tempomat (ACC), v tu chvíli přestane fungovat i ten.
Adaptivní tempomat
ACC je nedostupné a nepomůže ti držet odstup.
Dopravní značky
Auto přestalo číst značky, pokud tuto funkci má.
Asistent světel
Podle výbavy se může přidat hlášení světel. Není to pravidlo.
Co má zkontrolovat můj servis?
Začni v jednotce 8E — Image Processing.
U příslušných vozidel začni v jednotce 8E — J851 (Image Processing). Tady sedí hlavní svědek našeho procesu. Když kamera přestane dodávat obrazová data, tahle jednotka to zaznamená a nahlásí diagnostickými kódy.
Další jednotky, například adaptivní tempomat 13 — master / 8B — slave, pak mohou hlásit chybějící obrazové informace nebo omezení funkcí.
Samotná kamera na adrese 85 přitom může dělat, že se jí případ vůbec netýká. Z našich zkušeností vlastní závadu často nerozpozná a v její paměti chyb nemusí být nic zásadního. Čistá diagnostika kamery ji tedy podezření nezbavuje.
Klíčovou stopou bývá C110702. Ulož celý výpis včetně názvu jednotky a úplného textu chyby.
| Kód | Význam |
|---|---|
| C110702 | Chybný signál videovedení pro zpracování obrazu |
| C110400 | Porucha kamery |
| C110800 | Chybějící obrazové informace |
| B200000 | Vadná řídicí jednotka — rozhoduje adresa |
| U111200 | Omezení kvůli nevěrohodné zprávě |
| U111300 | Omezení kvůli přijaté informaci o poruše |
C110702 umí diagnostiku poslat po falešné stopě. Hlášení o videovedení někdy svádí k proměřování, nebo dokonce výměně kabelu mezi kamerou a jednotkou zpracování obrazu (Image Processing).
Z více než stovky kamer, které nám prošly rukama, jsme ale viníka v drátech ještě nenašli. Kabel měl pokaždé alibi. V našich případech šlo o hardwarovou závadu kamery, případně o problém samotné jednotky Image Processing, která po softwarovém kolapsu hlásila interní závadu.
03 / PROČ SE TO DĚJE
Střídání teplot.
Za čelním sklem to elektronika nemá jednoduché.
Opakované zahřívání a ochlazování namáhá drobné spoje uvnitř kamery. U části poruch se poškodí spoje pod obrazovým procesorem. Mezi kamerou a dalšími jednotkami se pak přeruší předávání obrazových informací.
Při překuličkování původní bezolovnatou pájku nahrazujeme olovnatou slitinou. Nižší teplota jejího přetavení nám umožňuje součástku při opětovném osazení méně tepelně zatížit.
Dobrá zpráva? Taková závada může být opravitelná. Než kameru odepíšeme, podíváme se na její skutečný stav.
Co se děje uvnitř kamery?
BGA spoje propojují pouzdro procesoru s deskou. Při opakovaných změnách teploty se různé materiály rozpínají rozdílně a spoje se namáhají. Ztráta kontaktu může narušit přenos nebo zpracování obrazu. Závada ale může být i uvnitř čipu — oprava vnějších spojů ji automaticky nevyřeší.
Olovnatá pájka není ekologická výhra. U této citlivé opravy ji volíme kvůli nižší teplotě přetavení oproti původní slitině. To pomáhá omezit tepelné namáhání při novém osazení; původní spoje ale musíme nejdřív přetavit podle jejich vlastního teplotního profilu.
04 / OPRAVA POD KONTROLOU
Malé spoje.
Velká práce.

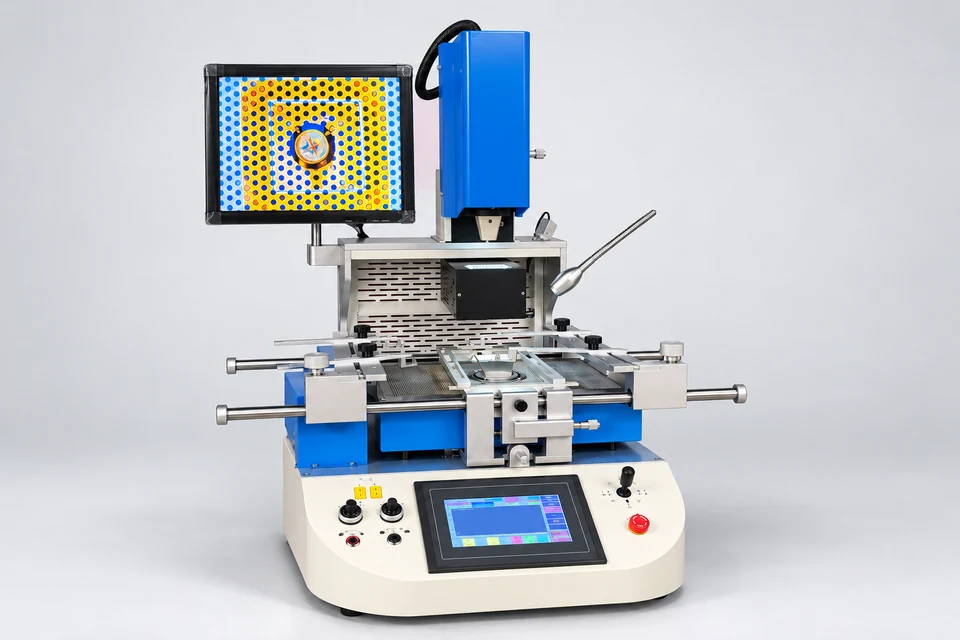

Od jara 2026 využíváme pro opravy kamer počítačem řízený CNC stroj pro pájení BGA obvodů.
01Jako u doktora.
Jako u doktora.
Nejdřív prohlídka, potom diagnóza.
Kameru nejdřív prohlédneme pod binokulárním mikroskopem a potom termokamerou. Po zapnutí sledujeme, které obvody se zahřívají, jak rychle a zda některé místo netopí nezvykle. To nám pomáhá zúžit hledání závady například v napájení nebo dalších obvodech. Podle nálezu rozhodneme, které součástky a spoje potřebují přepájet nebo vyměnit.
Pokud už ji někdo zkoušel opravit na prasáka zapékáním v troubě, bude to větší oříšek. Neřízený ohřev může poškodit desku i čipy a snížit šanci na záchranu. Kamera prostě není bábovka.
Které obvody opravujeme?
Podle stavu desky volíme překuličkování FPGA, případně DDR paměti, procesoru Renesas nebo dalších obvodů. Překuličkování znamená obnovu pájených spojů mezi pouzdrem součástky a deskou. Neprovádíme stejný zásah automaticky u všech kamer.
Pokud samotná obnova spojů nestačí a je nutná výměna FPGA, navrhneme další postup a novou cenu. Pokračujeme až po tvém souhlasu.
Z TESTOVACÍ STOLICE
Takhle se probouzí
zdravá kamera.
Skutečný záběr termokamerou po zapnutí funkční kamery na testovací stolici. Sleduj, jak se postupně zahřívají jednotlivé části desky.
Podobné měření nám při diagnostice pomáhá hledat nezvyklé zahřívání a porovnat chování kontrolované kamery s funkčním kusem.
Malá součástka, velká stopa. Ta drobná polovodičová součástka, která na konci videa svítí jako vánoční stromeček, je podle našich zkušeností klíčem k celé opravě.
Tahle oprava chce
dobře zvládnutou teplotu.
Kameru lze opravit i ručně. Přepájení či výměna obrazového procesoru (FPGA) ale vyžaduje dostatek zkušeností s BGA pájením, vybavení na úrovni a důslednou kontrolu ohřevu.
Teplotní křivka je klíčem k úspěchu. Když ji přeženeš, může být i cestou do křemíkového nebe. Záleží na teplotě, čase i rovnoměrném prohřátí. Ať opravu svěříš komukoli, vybírej podle zkušeností s těmito kamerami.

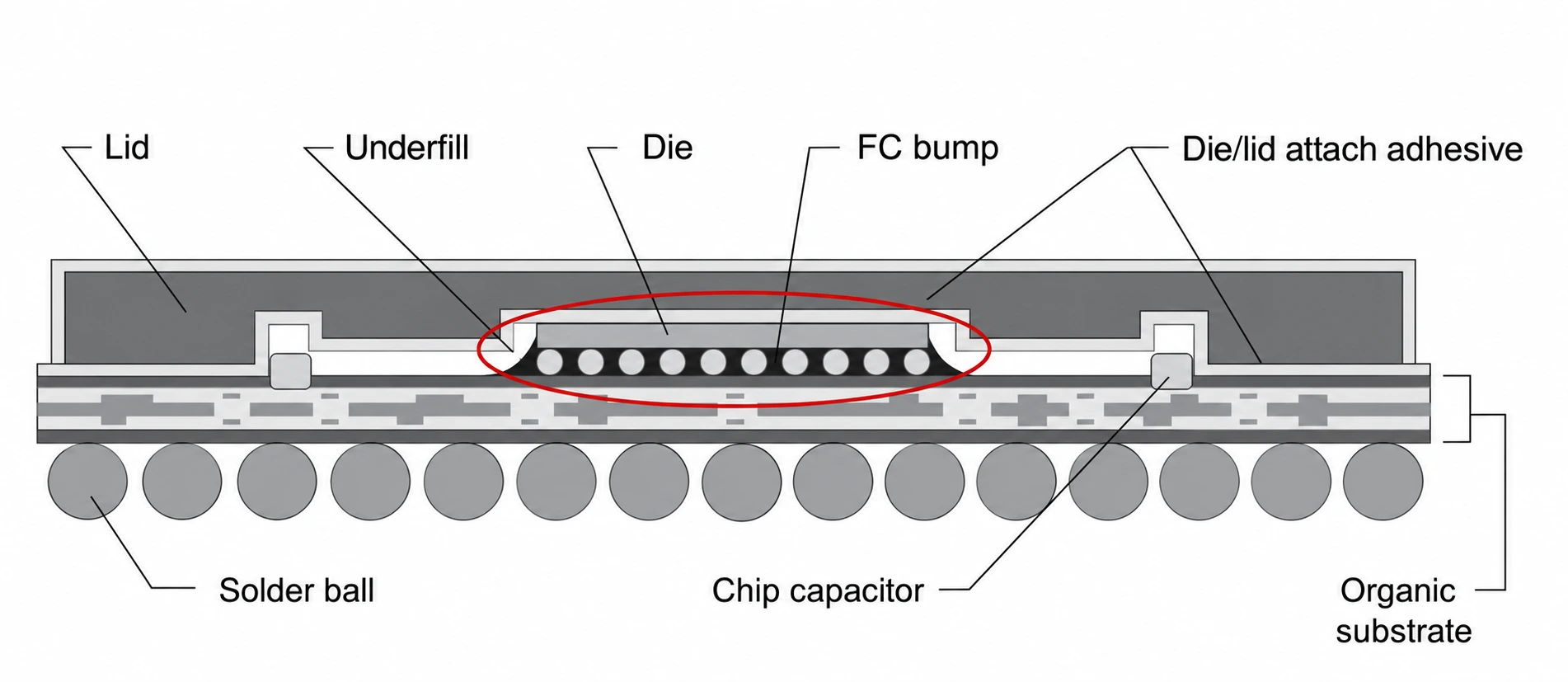

Flip-chip a pájecí křivka — co je potřeba hlídat?
Uvnitř pouzdra flip-chip je křemíkový čip propojený drobnými kontakty s nosným substrátem. Vnější BGA spoje pak propojují celé pouzdro s deskou. Jsou to dvě různé úrovně spojení.
Vnější spoje můžeme obnovit překuličkováním. Když to ale s teplotou přeženeš a poškodíš substrát nebo vnitřní propojení, nové kuličky už nepomohou — zpravidla je nutná výměna celého obvodu. Samotný nový čip přitom vyjde přibližně na 5–6 tisíc korun.

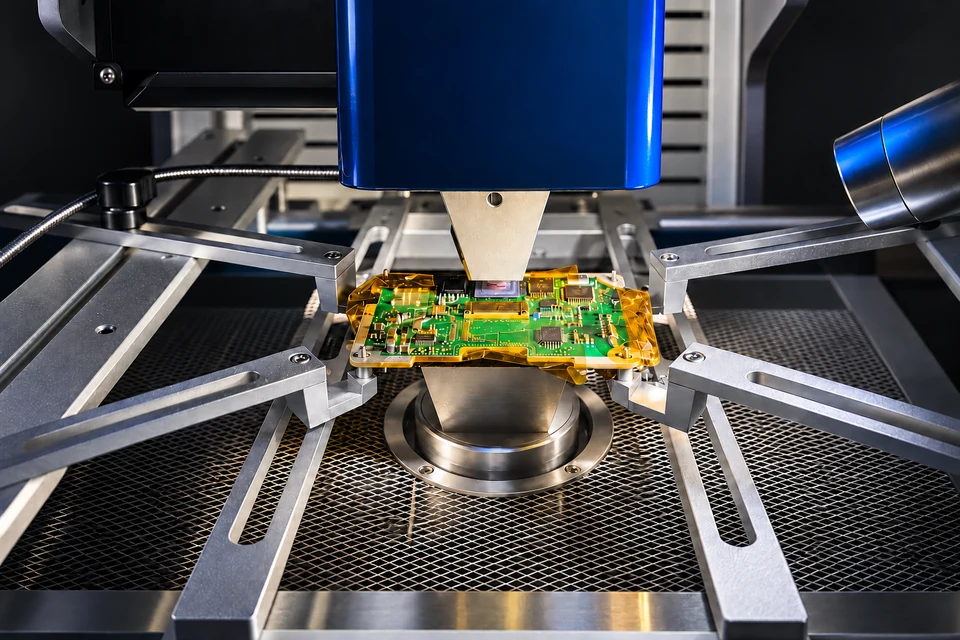

Proto u nás ohřev řídí počítač. Kontroluje rychlost ohřevu, dobu působení i teplotní rozdíly, abychom omezili riziko deformace nebo delaminace — tedy oddělování vrstev. Teplota nastavená na stroji ale není totéž co teplota samotného spoje. Jedna univerzální „bezpečná teplota“ pro všechny sestavy neexistuje.
Stačí jinak rozmístit kaptonovou pásku nebo hliníkové stínění a sestava se prohřívá jinak. Stejný program na stroji pak nemusí znamenat stejnou teplotu spojů ani stejný okamžik přetavení.
05 / PROČ PRÁVĚ U NÁS
Přesná teplota.
Přesné usazení.
Náš profil nevznikl jedním nastavením.
Ladili jsme ho několik týdnů s pomocí externích teplotních senzorů a termokamery s vysokým rozlišením. Hledali jsme postup, který desku rovnoměrně prohřeje a umožní sejmout procesor s co nejmenším tepelným zatížením.
Přesné zaměření.
Automatické usazení.
Optický systém nám pomáhá přesně určit polohu čipu vůči desce. Stroj pak obvod sám usadí na připravené plošky. Nemusíme se tak spoléhat jen na ručně vyznačenou původní polohu a omezujeme riziko chybného ustavení.
Co přináší optické zaměření?
U BGA jsou pájecí kontakty schované pod pouzdrem. Nestačí tedy vrátit čip přibližně na původní místo — musí odpovídat poloha i natočení vůči pájecím ploškám na desce. Optický systém pomáhá toto zarovnání zkontrolovat před usazením, které následně provede stroj.
Optický zaměřovač pracuje s přesností na setiny milimetru. Zkus si pinzetou posunout čip o velikosti 2 × 2 cm o pouhou desetinu milimetru — a přitom ho ani trochu nepootočit. Nášemu stroji se ruce neklepou.
Jak jsme ladili teplotní profil?
Při ladění jsme sledovali průběh předehřevu a postupného prohřívání desky. Externí teplotní senzory doplňovala termokamera s vysokým rozlišením, která ukazovala rozložení povrchových teplot a rozdíly mezi jednotlivými místy sestavy.
Hledali jsme takový průběh ohřevu, při kterém se pájené spoje spolehlivě přetaví a procesor lze sejmout bez zbytečného prodlužování ohřevu nebo mechanického namáhání. Cílem bylo co nejmenší tepelné zatížení procesoru i desky, nikoli co nejvyšší číslo na displeji stroje.
A ano, při ladění jeden procesor padl za vědu. I tahle zkušenost nám pomohla upravit postup a lépe poznat jeho limity. S následně vyladěným postupem jsme zvládli pájení více než stovky kamer bez poškození procesoru.

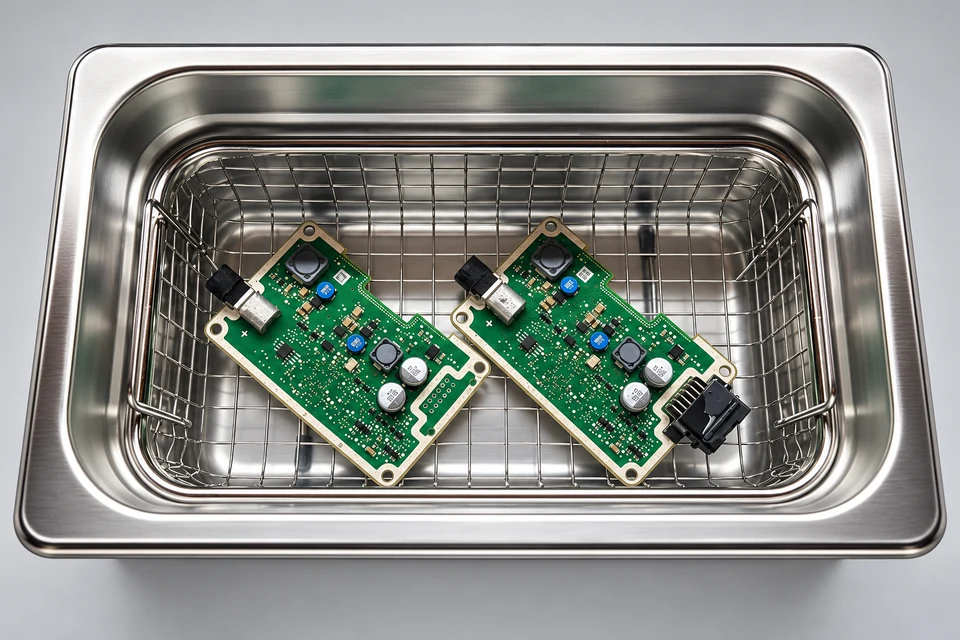

01 / ČIŠTĚNÍPéče i po pájení.
Desky po opravě čistíme ultrazvukem. U opravy na počkání volíme z časových důvodů ruční čištění.

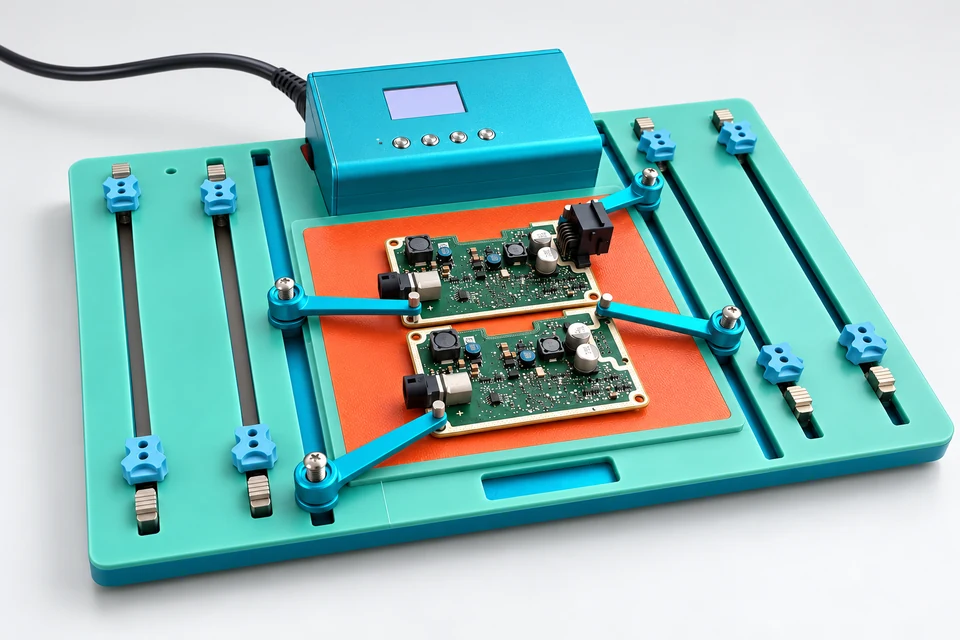

02 / SUŠENÍČas, který potřebují.
Po ultrazvukovém čištění desky důkladně sušíme na vyhřívané podložce při bezpečné teplotě.

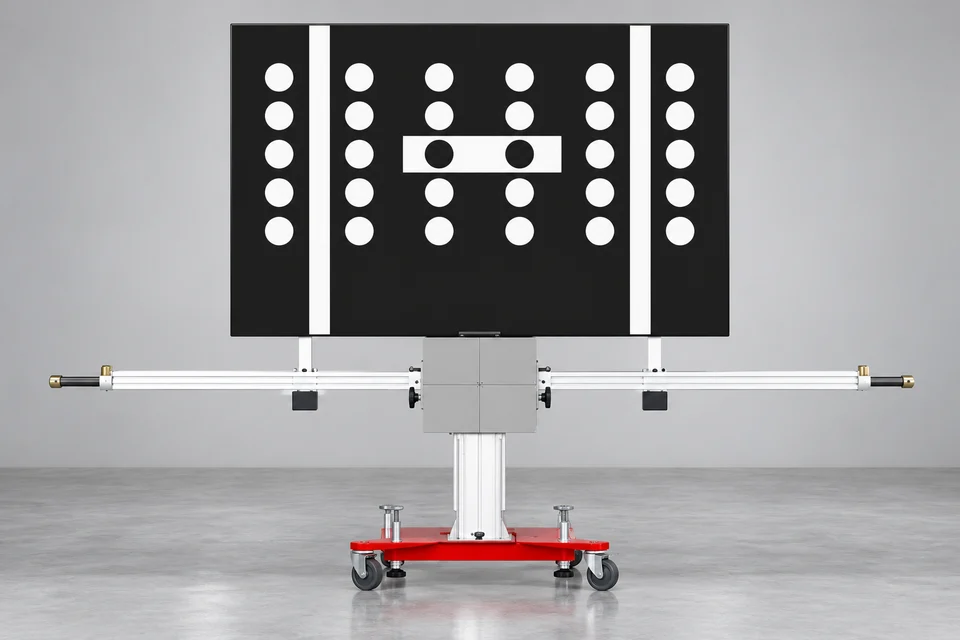

03 / KALIBRACEKalibrace kamery
Pokud si o ni kamera řekne (zejména u VW se to stává), rádi ti ji za příplatek nakalibrujeme na naší ADAS stolici.
06 / CENA A TERMÍN
Jasná cena.
Žádné hádání.
Platíš pouze za funkční opravu. Pokud se kameru opravit nepodaří, za opravu nic neplatíš.
STANDARDNÍ OPRAVANEJČASTĚJŠÍ VOLBA
Pošlu kameru.
6 000 Kč
Oprava do týdne od doručení
Kameru pošleš Zásilkovnou. My se postaráme o opravu a pošleme ji zpět.
Jak kameru poslat ↓OPRAVA NA POČKÁNÍPO DOMLUVĚ
Chci se zastavit.
7 500 Kč
Termín si domluvíme předem
Přibližně 90 minut, pokud se oprava podaří v prvním kole. Když ne, bude potřeba kameru u nás nechat. Vždy po předchozí domluvě.
Domluvit termín ↗Nejsme plátci DPH. Faktura ke každé opravě je samozřejmost.
Pro firmy s dlouhodobou spoluprací smluvní ceny ↗
9/10Kamer opravíme už
Kamer opravíme už
v prvním kole.**
Pokud první kolo opravy nestačí, bývá obvykle nutná výměna obrazového procesoru FPGA. Ta zvyšuje cenu. Možnosti i nové náklady ti řekneme předem — rozhodnutí je na tobě.
* Záruka na naši práci je 12 měsíců, u již opravovaných kamer 6 měsíců. Předchozí zásahy mohou snížit šanci na opravu. Záruka neomezuje zákonná práva z vadného plnění.
** Přibližná úspěšnost prvního kola podle našich zkušeností. Doba přepravy je navíc; podrobnosti dopravy domluvíme před odesláním.
07 / JAK K NÁM
Pošleš ji,
nebo se zastavíš?
Vyber si, co ti vyhovuje. Osobní návštěvu si vždy domluv předem.
OPRAVA NA DÁLKU
Pošli kameru.
Do týdne od doručení
- Označ ji svým jménem a telefonem.
Údaje napiš na vnější kryt. Vynech optiku, konektory a výrobní štítek.
- Zabal ji do pevné krabičky.
Bublinková fólie a zajištění proti pohybu jí pomůžou přežít výlet v pohodě.
- Pošli ji na pobočku Zásilkovny.
Příjemce i výdejní místo máš níže.
PŘÍJEMCE
Autodiagnostika lumpiqVÝDEJNÍ MÍSTO
Restartshop
Biskupská 1, Praha 1
OPRAVA NA POČKÁNÍcca 90 minut
Přivez celé auto.
Bez předchozí domluvy nejezdi.
V dílně jsme pouze na předem domluvený termín.
Když se kamera podaří opravit v prvním kole, zabere oprava přibližně hodinu a půl. Pokud první kolo nestačí, musíš kameru nechat v dílně. Další postup i cenu domluvíme předem.
Kde nás najdeš.
Sámova 1476/1101 00 VršovicePraha 10
Otevřít detail v Google Maps ↗Mapová data: © OpenStreetMap contributors
08 / JEŠTĚ NĚCO?
Dobré otázky.
Rovnou odpovědi.
Co když kamera opravit nepůjde?
Za neúspěšnou opravu nic neplatíš. Můžeme ti také pomoci sehnat jinou kameru. Náhradní míváme i skladem, ale je jich málo a dostupnost se mění. Konkrétní možnost a cenu domluvíme podle tvého dílu.
Co když první kolo opravy nestačí?
Ve druhém bývá obvykle nutná výměna FPGA procesoru. Sdělíme ti možnosti i novou cenu a počkáme na tvé rozhodnutí. Bez souhlasu k dražší opravě nepřistoupíme.
Kamera už byla opravovaná. Má to smysl?
Ano, ozvi se. Předchozí zásah může ovlivnit její stav a šanci na opravu. Na naši práci u dříve opravovaných kamer poskytujeme záruku 6 měsíců.
Bude potřeba kalibrace?
Pokud si o ni kamera řekne (zejména u VW se to stává), rádi ti ji za příplatek nakalibrujeme na naší ADAS stolici. Potřebný postup ověříme při domluvě.
Mám vadnou kameru na prodej. Chcete ji?
Ozvi se nám. Vadné kamery rádi odkoupíme po domluvě. Pošli fotografii štítku a popis stavu včetně předchozích oprav — domluvíme možnosti a cenu.
Nabídnout kameru ↗Jsem ze servisu. Můžeme spolupracovat?
Jasně. Pro firmy s dlouhodobou spoluprací nabízíme smluvní ceny. Napiš nám a probereme podrobnosti.
JE TI NĚCO NEJASNÉ?
Ozvi se nám.
Napiš, jaké máš auto, co hlásí a jestli už kamera prošla opravou.
Napsat e-mail ↗Napsat na WhatsApp ↗Spřátelené servisy máme v Praze, Třebíči a Prostějově. Stav se, diagnostiku kamery máš grátis. Návštěvu si předem domluv.
